OUTDOOR CABLES

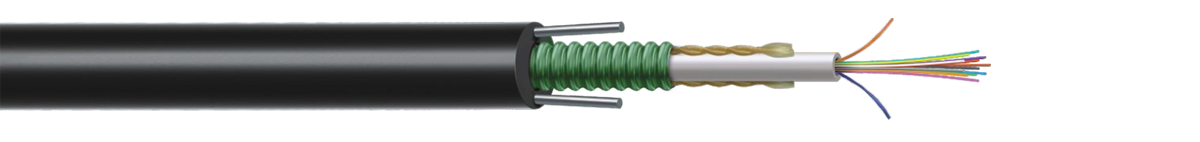

CENTRAL-TUBE ARMORED CABLE (2 – 48F)
Application
- In areas where high mechanical load is required
- Suitable in area of rodent menace
- Direct burial & Inside duct – PE Outer Sheath
- Inside duct – FR PVC / HFFR / LSZH Outer Sheath
Typical Cross section of 72 Fiber
Cable Construction Details
Technical Characteristics
FIBER COUNT | DIAMETER (mm) Nominal | WEIGHT (Kg./Km) Nominal | TENSILE STRENGTH (N) | BENDING RADIUS (mm) | TEMPERATURE RANGE (IEC 60794-1-2-F1) |
|||
Installation | Operating | Temporary | Permanent | Installation | Operating | |||
12F | 8.3 | 75 | 1500 | 750 | 15D | 20D | -10° to +50° C | -40° to +70° C |
24F | 9.8 | 100 | 1500 | 750 | 15D | 20D | -10° to +50° C | -40° to +70° C |
48F | 11.3 | 130 | 1500 | 750 | 15D | 20D | -10° to +50° C | -40° to +70° C |
Color Coding – Fiber
Special Features
Drum Length
Mechanical Characteristics
Repeated Bending (IEC 60794-1-2-E6) | 30 Cycle, r= 20 X D, 5 Kg Load, D = Cable D |
Torsion Resistance (IEC 60794-1-2-E7) | 10 Cycle (± 360°) 5 Kg Weight, L= 2 Mtr |
Crush Resistance (IEC 60794-1-2-E3) | 2000 N (100 X 100mm) for 600 sec |
Impact Resistance (IEC 60794-1-2-E4) | Height 500 mm, Weight = 5 Kg, 3 Nos |
Kink Resistance (IEC 60794-1-2-E10) | 10 x D, D = Cable D |
Water Penetration (IEC 60794-1-2-F5B) | 1 Mtr Water Head, 3 Meter Cable Sample, 24 Hours |
